CerlaClean tisztatéri rendszer
A CerlaClean tisztatéri rendszer a Lachem-Hood Kft. moduláris megoldása olyan helyiségek kialakítására, ahol kiemelt szempont a higiénikus, könnyen tisztítható, jól zárható és tartós felületek alkalmazása.
A rendszer falpanelekből, falburkolatokból, tisztatéri álmennyezetből, üvegezett elemekből és speciális tisztatéri ajtókból építhető fel. Kialakítása lehetővé teszi az egyedi méretezést, a technológiai és elektromos vezetékek rendezett elhelyezését, valamint az egyes elemek későbbi hozzáférését és cseréjét.
CerlaClean felület
A CerlaClean tisztatéri rendszerhez egységesen CerlaClean speciális acéllemezt alkalmazunk.

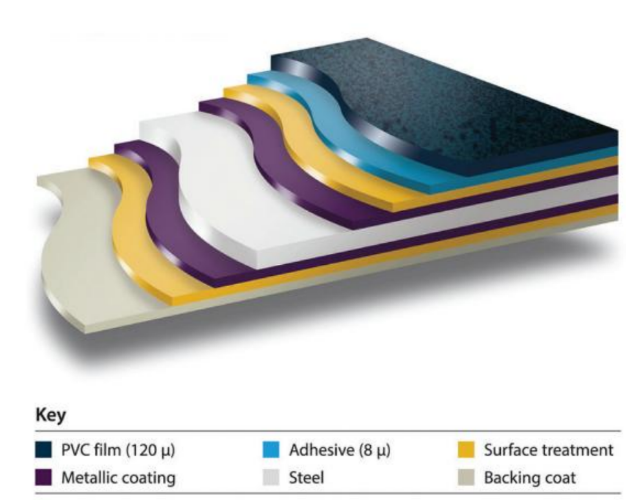

A lemez felületét 120 μm vastagságú antisztatikus PVC bevonat védi. Ez a bevonat a hagyományos festett lemezekhez képest fokozott ellenállást biztosít a mechanikai és korróziós igénybevételekkel szemben, miközben a felület egyszerűbben tisztítható.
A CerlaClean lemez ellenáll a H₂O₂-nek, valamint a tisztaterek rendszeres fertőtlenítése során használt savas, lúgos és egyéb tisztítószereknek. Standard színe fehér, RAL 9016.
CerlaClean tisztatéri falrendszer

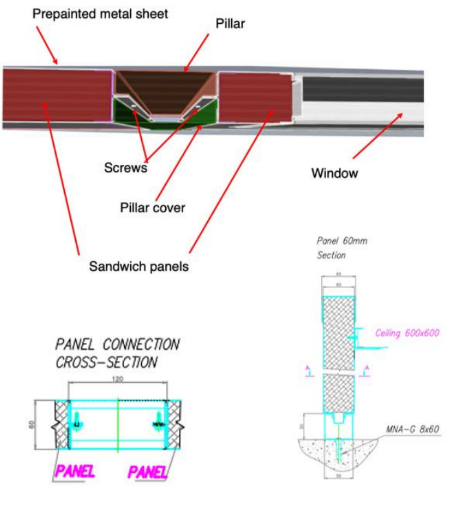

A CerlaClean tisztatéri falrendszer alap kivitelben 60 mm vastagságú. A panel felépítése 58 mm vastag ásványgyapot magból és az azt két oldalról határoló CerlaClean acéllemezből áll.
A falelemek csatlakoztatása legfeljebb 1200 mm-es kiosztásban elhelyezett csatlakozó idomokkal történik. A standard csatlakozóelem 120 mm széles.
A csatlakozóelemek belső terében technológiai csövek és elektromos vezetékek függőlegesen, szabadon elvezethetők. Ezekhez később is könnyen hozzá lehet férni.
A rendszer kialakítása lehetővé teszi, hogy egy-egy falpanel utólag is cserélhető legyen anélkül, hogy a teljes falszakaszt meg kellene bontani.
A CerlaClean falpanelek egyedi méretekben készülnek, így a falrendszer az adott helyiség geometriájához és műszaki igényeihez igazítható.
Gyári kivágások és vezetékek
A falpanelekben a meghatározott helyeken már a gyártás során kialakíthatók a szükséges kivágások és áttörések, amelyek megfelelő peremezést kapnak.
Igény szerint a falpanelekbe gyárilag védőcső is beépíthető, így az elektromos vezetékek a falszerkezeten belül vezethetők.
Integrált üvegezés

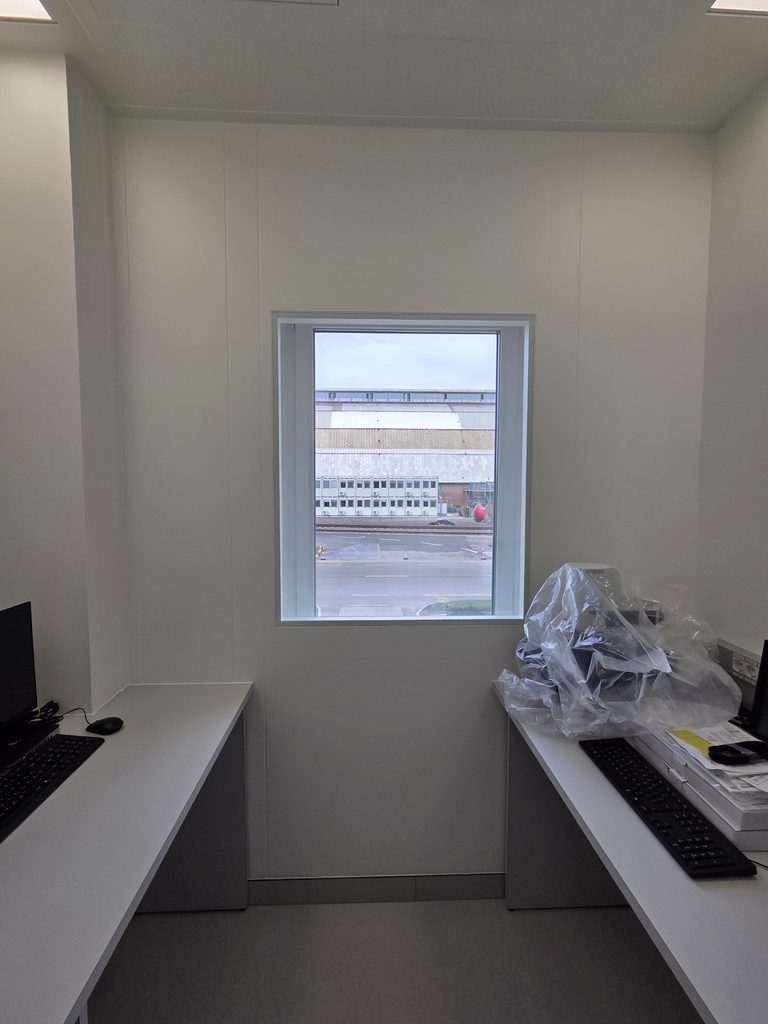

A CerlaClean falrendszerbe kérésre fix üvegezés is beépíthető.
Az üveg mindkét oldalon a falfelülettel egy síkban helyezkedik el, ezáltal egységes, sima és könnyen tisztítható felület alakítható ki.
Alsó sín és lábazati csatlakozás
A CerlaClean falpanelek standard alsó sínmagassága 50 mm.
Igény esetén ettől eltérő magasságú alsó sín is alkalmazható, így a falrendszer az adott műgyanta- vagy PVC-lábazathoz igazítható.
Ez különösen előnyös akkor, amikor a padlóburkolat íves felhajtással, holkeres kialakítással csatlakozik a falhoz.
Amennyiben holker nem készül, a falpanelek alsó sín helyett gyárilag festett U-profilba is beépíthetők.
Gyárilag beépített merevítések
A CerlaClean falpanelekbe igény szerint már a gyártás során külön merevítések építhetők be.
Ezek a megerősítések alkalmasak többek között fali szekrények, tolóajtók, mosdók és egyéb berendezések biztonságos rögzítésére.
A kész falfelület teljesen sima, az illesztési hézagok lezárása szilikonos tömítéssel történik.
Választható falvastagságok és kivitelek
A standard 60 mm-es kialakítás mellett opcionálisan az alábbi falvastagságok is elérhetők:
- 42 mm
- 52 mm
- 82 mm
- 102 mm
A falrendszer igény szerint rozsdamentes, saválló vagy egyéb RAL színű kivitelben is elkészíthető.
CerlaClean 14 mm-es tisztatéri falburkolat
Meglévő falszerkezetek burkolására a CerlaClean rendszer 14 mm-es tisztatéri falburkolattal is kialakítható.
A falburkoló panelek felülete CerlaClean acéllemezből készül. A panelek maximális szélessége 1200 mm.
A fémlemez mögött 12,5 mm vastag gipszkarton található, amelyhez a lemez fémragasztóval kerül rögzítésre.
A falburkolat 1200 mm-es kiosztásban kerül a meglévő falhoz rögzítésre. A csavarozási pontokat takaróprofil fedi.
A burkolat mögött 600 mm-es kiosztásban merevítések helyezkednek el.
A kialakított tisztatéri falburkolat külső síkja a meglévő fal síkjához képest mindössze 14 mm-rel kerül előrébb.
Megjelenésében a 14 mm-es falburkolat megegyezik a CerlaClean tisztatéri falrendszerrel, így a két megoldás egy helyiségen belül is egységes felületet biztosíthat.
A burkolatba igény szerint üvegezés is beépíthető. A kész felület sima, az illesztési hézagok szilikonos tömítést kapnak.
A falburkolat rozsdamentes, saválló vagy egyedi RAL színű kivitelben is gyártható.
A 14 mm-es falburkolati rendszer alkalmazásának feltétele, hogy a meglévő fogadószerkezet megfelelően sík, függőleges és egyenes legyen.
CerlaClean tisztatéri álmennyezet
A CerlaClean rendszerhez CerlaClean lemezből készülő tisztatéri álmennyezet is kialakítható.
A rendszer látszóbordás kivitelű, a standard tálcaméret 750 × 750 mm, ugyanakkor az álmennyezeti elemek egyedi méretben is készíthetők.
Az álmennyezet alap kivitelben nem járható.
A függesztési raszter standard mérete 750 × 1500 mm, a főtartók szélessége 65 mm. Az álmennyezeti tálcák a főtartó rendszerbe illeszthetők.
A tisztatér felőli felület teljesen sík és mosható.
A szerkezeti rögzítés kialakítása alkalmas a tisztatérben fellépő túlnyomás és depresszió elviselésére.
Az álmennyezet felülete sima, az illesztési hézagok lezárása szilikonos tömítéssel történik.
Igény szerint rozsdamentes, saválló vagy egyéb RAL színű kivitel is készíthető.

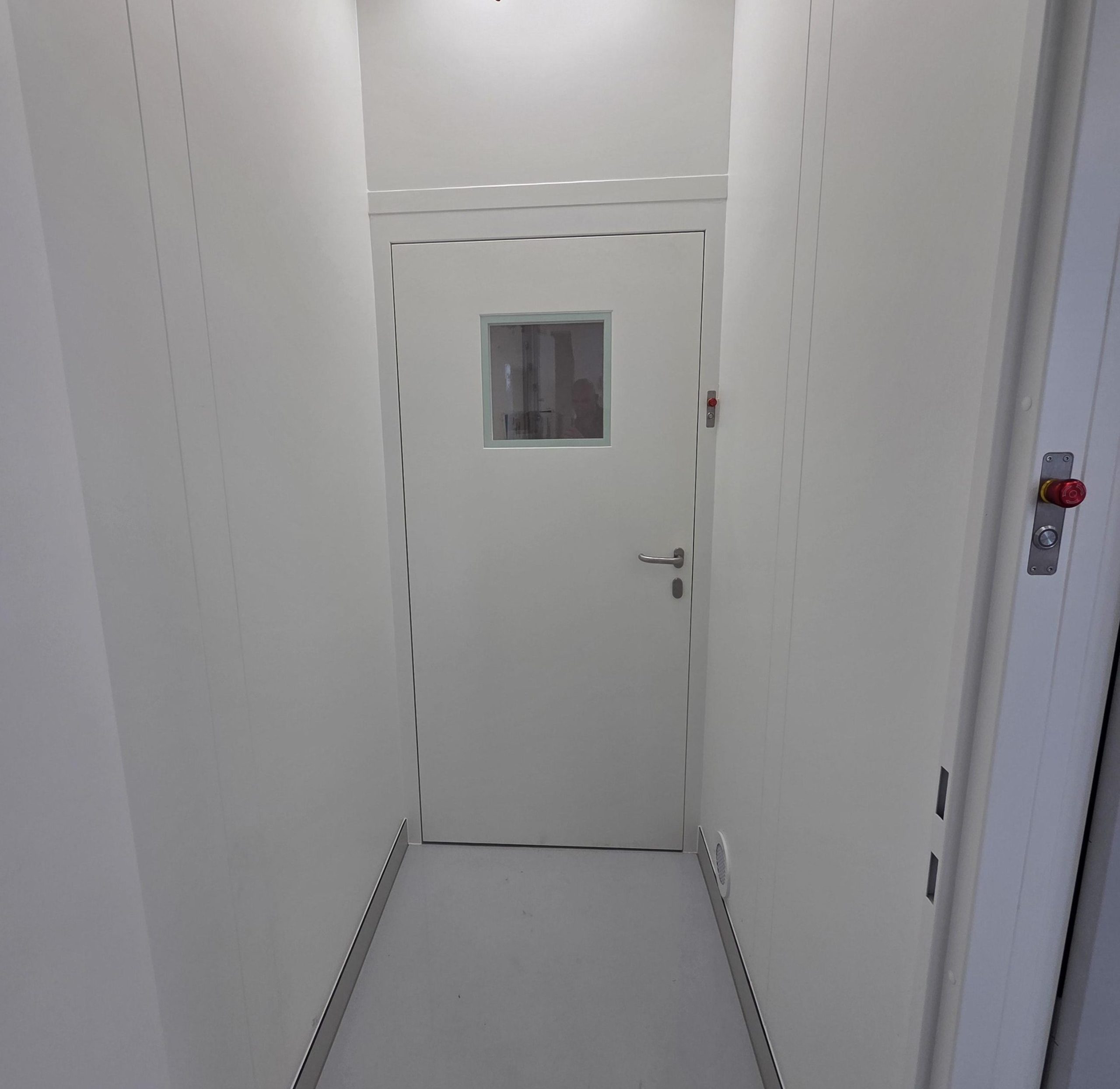

CerlaClean tisztatéri nyílóajtók
A CerlaClean tisztatéri falrendszerhez egyedi méretű tisztatéri nyílóajtók is készülnek.
Az ajtólap standard kivitelben 60 mm vastag. Felépítése 58 mm vastag ásványgyapot magból és két darab, egyenként 0,75 mm vastagságú, egyedileg porszórt lemezből áll.
Az ajtótok standard vastagsága szintén 60 mm.
Igény esetén az ajtólap és az ajtótok ettől eltérő vastagságban is elkészíthető. A CerlaClean tisztatéri ajtók egyedi méretben gyárthatók.
Síkba illeszkedő kialakítás
Az ajtólap és az ajtótok a tisztatéri fal síkjában helyezkedik el.
Az ajtó három oldalán strapabíró gumitömítés biztosítja a megfelelő zárást, az alsó oldalon pedig automatikusan leereszkedő gumitömítés található.
A CerlaClean ajtók jó légzárási tulajdonsággal rendelkeznek, és kis légveszteség mellett alkalmasak a tisztaterekben szükséges, megközelítőleg 15–30 Pa relatív nyomáskülönbség biztosítására.
Üvegezett és reteszelt ajtók
Üvegezett ajtók esetében az üveg mindkét oldalon az ajtólappal egy síkba kerül.
Reteszelt ajtók kialakításánál a mágnesek és jelzőlámpák az ajtótokba síkban beépíthetők.
Az alkalmazott zsanérok nagy teherbírásúak és három irányban állíthatók. A kilincs rozsdamentes acélból készül.
Ajtóméretek
A CerlaClean tisztatéri ajtók méretezésénél:
Névleges magasság = szabad nyílásmagasság + 80 mm
Névleges szélesség = szabad nyílásszélesség + 120 mm
Szín és anyagválaszték
Az ajtólap és az ajtótok standard színe RAL 9016.
Igény esetén az ajtók más RAL színben is elkészíthetők.
A CerlaClean tisztatéri ajtók H₂O₂-álló kivitelűek, valamint rozsdamentes vagy saválló anyagból is gyárthatók.
Az ajtók alap tartozéka a Dorma TS-72 karos ajtóbehúzó, opcionálisan pedig TS-92 sínes ajtóbehúzó is választható.
CerlaClean – komplett tisztatéri megoldás
A CerlaClean rendszer falpanelei, falburkolatai, álmennyezeti elemei, üvegezései és ajtói egymással összehangolt rendszerként alkalmazhatók.
A moduláris kialakítás lehetővé teszi az egyedi méretezést, a technológiai és elektromos vezetékek rendezett elhelyezését, valamint a későbbi módosítások és karbantartási munkák egyszerűbb elvégzését.
A sima, mosható és tömített felületek olyan tisztatéri környezet kialakítását teszik lehetővé, ahol fontos a könnyű tisztíthatóság, a megfelelő légzárás és az egységes higiénikus felület.

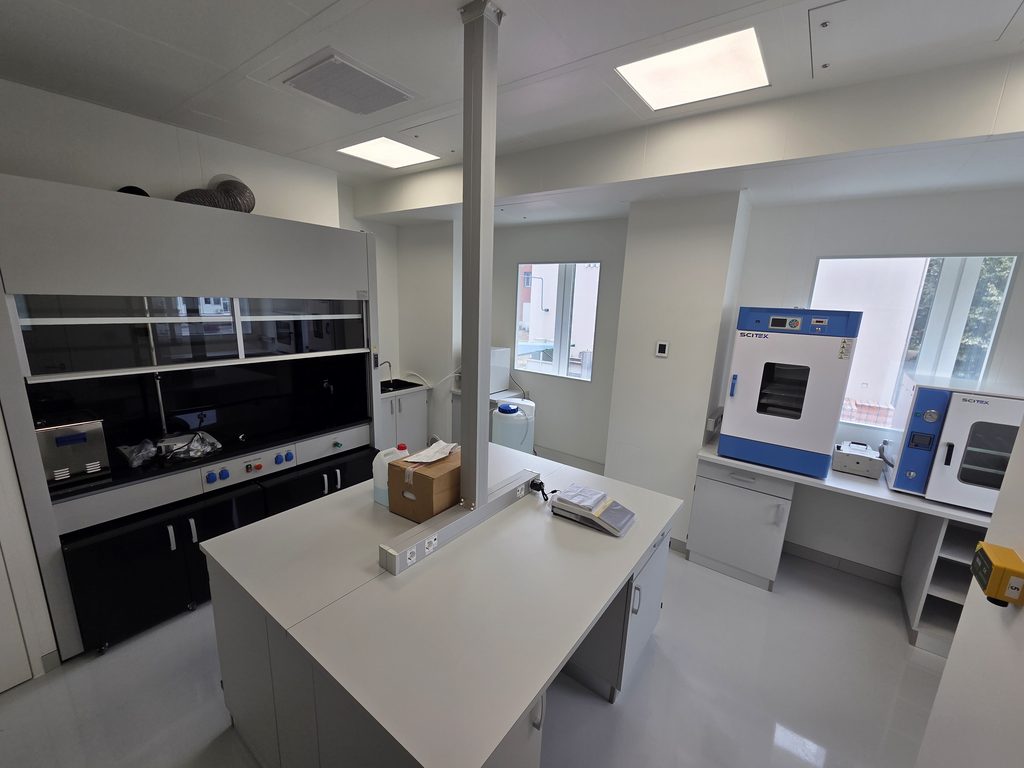

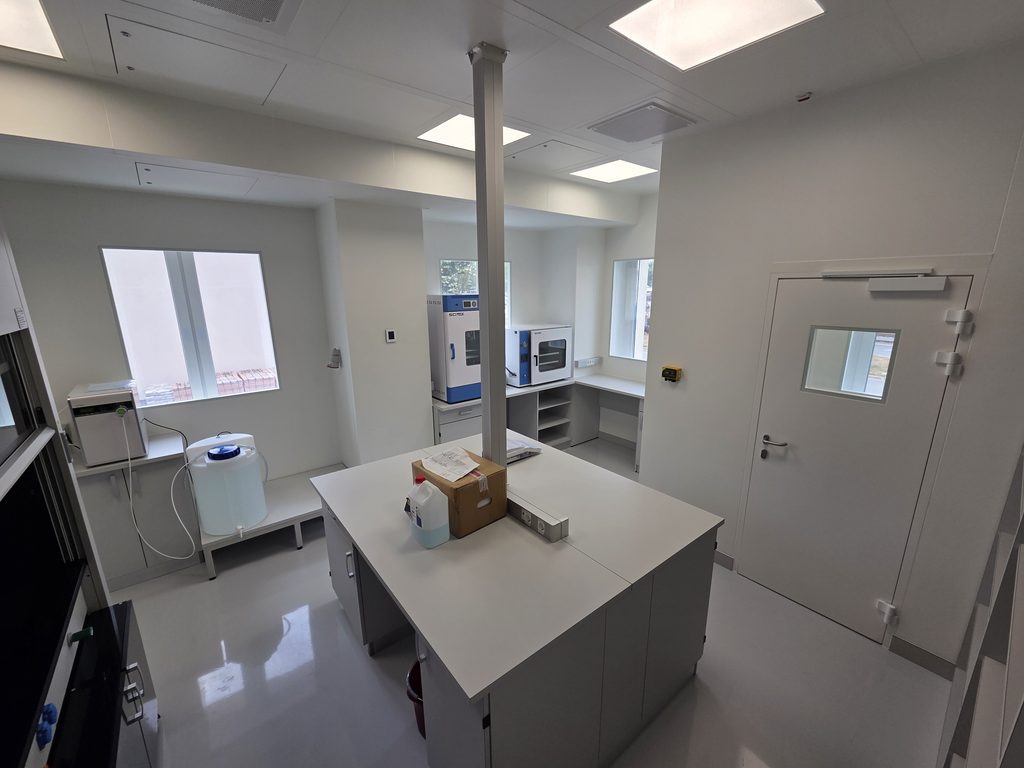

Referencia képeink:
CerlaClean tisztatéri rendszerek – Lachem-Hood Kft.
Tervezés • egyedi gyártás • szállítás • komplett kivitelezés
